THIẾT KẾ BẢN VẼ ĐIỀU QUAN TRỌNG KHI XÂY DỰNG
Trước khi xây dựng một ngôi nhà, công trình thì cần có bản vẽ thiết kế. Đây là một trong những yếu tố quan trọng nhất để tạo nên sự thành công và hoàn hảo của một công trình. Vậy thiết kế bản vẽ gồm những hạng mục nào, cần lưu ý điều gì? Hãy cùng tìm hiểu rõ hơn trong bài viết sau nhé.
.jpg)
Bản vẽ thiết kế xây dựng là gì?
Trên bản vẽ sẽ thể hiện đồ họa và chỉ ra sự sắp xếp của các thành phần, kích thước và chi tiết. Một số trường hợp có thể chứa thêm các thông số kỹ thuật. Những thông tin trên bản vẽ sẽ được đưa vào hợp đồng và trở thành cam kết giữa nhà thiết kế và khách hàng. Chúng cũng mang ý nghĩa pháp lý và trở thành một phần trong thỏa thuận của chủ thầu với khách hàng hoặc chủ công trình.
Tầm quan trọng của bản vẽ thiết kế xây dựng trước khi xây nhà
- Ước lượng khối lượng vật tư và trang thiết bị cần thiết cho ngôi nhà. Nhờ vậy mà có sự chuẩn bị kỹ lưỡng, đảm bảo tốc độ đúng như kế hoạch ban đầu. Đồng thời dự trù được nguồn kinh phí cần thiết.
- Giúp cho việc hoàn thiện công trình xây dựng trở nên dễ dàng hơn. Chỉ cần thực hiện theo thiết kế bản vẽ và thống nhất với những gì đã được bàn bạc từ trước là bạn có thể sở hữu được một ngôi nhà như ý muốn rồi.
- Đảm bảo tính thẩm mỹ nhờ những chi tiết trong bản vẽ. Dựa vào đó, chủ nhà sẽ biết được ngôi nhà của mình có đạt tính thẩm mỹ và sự tiện lợi trong sinh hoạt hay không. Từ đó sửa chữa các chi tiết chưa phù hợp để tạo nên một không gian sống hoàn hảo.
.jpg)

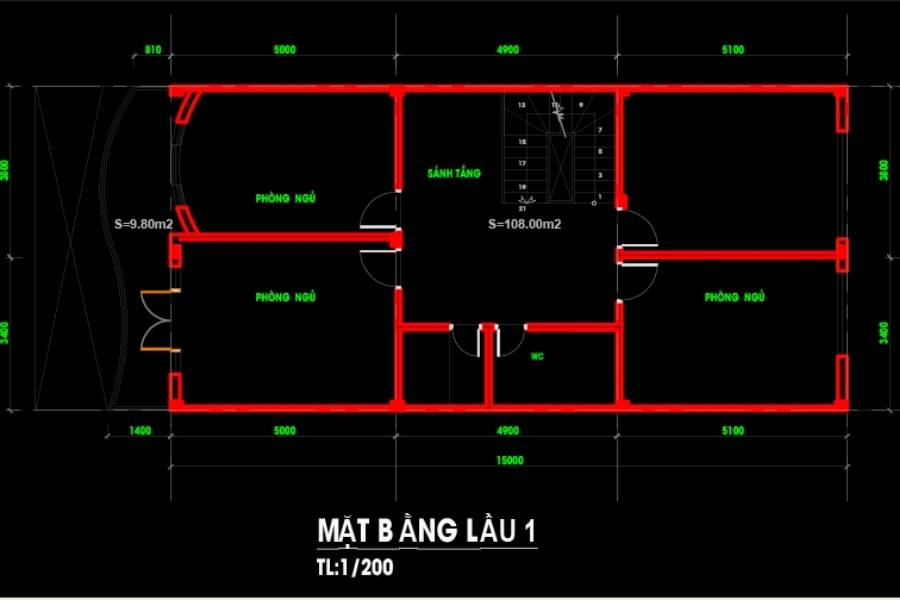

Bản vẽ thiết kế xây dựng gồm những gì?
Hồ sơ thiết kế kiến trúc
- Mặt bằng bố trí kiến trúc các tầng
- Mặt bằng chi tiết kích thước các tầng
- Mặt cắt công trình
- Mặt đứng chính công trình
- Mặt bằng cửa, kích thước cửa các tầng
Hồ sơ thiết kế kết cấu
- Ghi chú quy cách chung trong quá trình thiết kế thi công.
- Mặt bằng định vị cọc
- Bản vẽ chi tiết móng: Cấu kiện đài móng, cấu kiện giằng móng.
- Mặt bằng định vị cột, chi tiết kết cấu các cột.
- Mặt bằng định vị dầm, chi tiết các dầm
- Mặt bằng kết cấu sàn các tầng
- Mặt bằng định vị lanh tô, chi tiết kết cấu lanh tô.
- Mặt bằng cầu thang, chi tiết kết cấu bản thang
- Bản vẽ kết cấu bể nước( nếu có)
Hồ sơ thiết kế phần điện
- Sơ đồ nguyên lý phân phối điện
- Mặt bằng bố trí điện các tầng
- Hệ thống aptomat các tầng, phòng
- Mặt bằng thu sét tầng mái
- Chi tiết lắp đặt các thiết bị điện: Bóng đèn, điều hòa, tủ lạnh, internet, TV...
Hồ sơ thiết kế phần nước
- Mặt bằng bố trí cấp thoát nước các tầng.
- Sơ đồ không gian cấp thoát nước.
- Chi tiết cấp và thoát nước khu WC, phòng giặt, bếp
- Chi tiết cấp thoát nước các công trình ngầm
- Chi tiết đường ống cấp thoát nước.
Hồ sơ thiết kế trần thạch cao
Hồ sơ dự toán chi tiết Kinh phí xây dựng
Bảng dự toán chi tiết kinh phí xây dựng bao gồm:
- Thống kế khối lượng vật liệu.
- Giá thành nhân công
- Giá thành máy thi công
- Giá thành từng hạng mục công trình.
Hồ sơ thiết kế 3D nội thất
.jpg)
Những điểm cần lưu ý khi thiết kế bản vẽ
Tính toán kỹ lưỡng chi phí đầu tư
Dự tính các phát sinh
Quy trình thiết kế bản vẽ xây dựng
- Khảo sát hiện trạng khu đất, kiểm tra hình dáng và kích thước. Đối với khu đất có hình dáng đơn giản, thuận tiện thì rất dễ cho việc đo vẽ hiện trạng. Còn với khu đất phức tạp, khó vẽ thì bạn cần thuê đơn vị khảo sát chuyên nghiệp.
Thiết kế bản vẽ khi xây dựng đóng vai trò quan trọng mà công trình nào cũng phải có để chúng ta có một công trình hoàn hảo. Bản vẽ xây dựng giúp chúng ta có được cái nhìn tổng thể về công trình của mình ngay cả khi chưa tiến hành xây dựng, với những phối cảnh 3D thì điều này lại càng không có gì hoàn hảo bằng.
.jpg)
Công ty cổ phần thiết kế xây dựng An Thuận Phát là đơn vị chuyên thiết kế thi công xây dựng tại tp HCM và các tỉnh thành lân cận, được nhiều sự tin tưởng và ủng hộ của khách hàng từ nhiều năm qua. Chúng tôi không ngừng phấn đấu để không phụ lòng tin của khách hàng và luôn mong muốn được thêm nhiều sự ủng hộ của quý khách gần xa. Sự ủng hộ của quý khách sẽ là động lực để chúng tôi vươn tới những đỉnh cao mới. Chúc quý khách luôn thành công.
